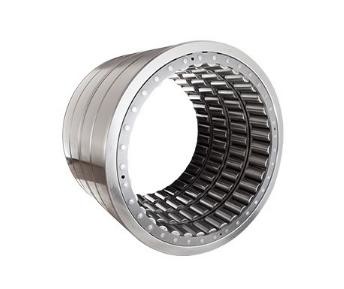

4列FAG球状ローラーベアリング 油脂潤滑,FCシリーズ,OD140~360MM
製品説明:
4列の円筒型ローラーベアリングは,金属設備のローラーベアリングとして使用されます.そのコンパクトな構造,良い硬さのために
ローリングミルのベアリングに広く使用されています.内輪には肋骨がないため軸性負荷が負けないのです.
軸性負荷を支えるため,推力ベアリングにマッチする必要があります.
4列の円筒型ロールベアリングは,速度と精度が高いローリング工場で使用されます.
円筒式ローラーベアリング (Cylindrical Roller Bearings) は,円筒を円筒として使用する,両方向の電波および軸性負荷を承担する型式のローラーベアリングである.このタイプのベアリングの内側と外側のリングは,両方が狭い許容量で加工され,高度な硬さと走行精度を持っています.FAG球状ローラーベアリングは,単列,二列,四列の設計に分かれています.これらのベアリングのクリアランスは,C0で利用できますC2,C3,C4およびC5.シリンダ式ローラーベアリングの外径は35mmから420mm,幅は11mmから80mmの範囲である.ベアリングの重量は0から利用可能である.2kgから20kg円筒型ローラーベアリングの製造に使用される材料には,GCr15SiMn,GCr15,クロム鋼,炭素鋼が含まれます.
特徴:
技術パラメータ:
| 軸承の大きさ | 定数負荷 | モデル# | 装置の寸法 | 体重 | |||||||||||
| mm | kN | ||||||||||||||
| d | D | B について | Fw | rmin | r1分 | C.C. | コール | 現在のモデル | オリジナルモデル | ダミン | ダミン | ダマックス | ラマックス | rbmax | 体重 |
| 90 | 140 | 70 | 105 | 1.5 | 1.1 | 222 | 454 | FC182870 | 672718 | 98 | 126 | 132 | 1 | 1 | 4.4 |
| 140 | 74 | 105 | 1.5 | 1.1 | 222 | 454 | FC182874 | - | 98 | 126 | 132 | 1 | 1 | 4.5 | |
| 100 | 140 | 70 | 111 | 1.5 | 1.1 | 194 | 416 | FC202870 | 672820 | 108 | 129 | 135 | 1 | 1 | 3.5 |
| 140 | 90 | 111 | 1.5 | 1.1 | 290 | 616 | FC202890 | - | 108 | 129 | 135 | 1 | 1 | 4.3 | |
| 140 | 104 | 111 | 1.5 | 1.1 | 335 | 730 | FC2028104 | 672720 | 108 | 129 | 135 | 1 | 1 | 5.1 | |
| 145 | 70 | 113 | 1.5 | 1.1 | 219 | 457 | FC202970 | 672720K | 108 | 133 | 137 | 1 | 1 | 4.1 | |
| 150 | 106 | 113 | 1.5 | 1.1 | 347 | 736 | FC2030106 | - | 6.8 | ||||||
| 110 | 150 | 80 | 122 | 1.5 | 1.1 | 241 | 602 | FC223080 | - | 4.4 | |||||
| 170 | 90 | 127 | 2 | 2 | 358 | 754 | FC223490 | - | 121 | 155 | 159 | 2 | 2 | 7.9 | |
| 170 | 120 | 127 | 2 | 2 | 605 | 1060 | FC2234120 | 672722 | 121 | 155 | 159 | 2 | 2 | 10.6 | |
| 210 | 170 | 137 | 2 | 2 | 923 | 1610 | FC2242170 | - | 27.3 | ||||||
| 120 | 180 | 92 | 137 | 2 | 2 | 375 | 820 | FC243692 | - | 128 | 165 | 169 | 2 | 1 | 8.7 |
| 180 | 105 | 136 | 2 | 2 | 459 | 894 | FC2436105 | 672724 | 128 | 165 | 169 | 2 | 1 | 9.8 | |
| 180 | 120 | 136 | 2 | 2 | 477 | 1061 | FC2436120 | - | 128 | 165 | 169 | 2 | 1 | 11.2 | |
| 130 | 200 | 104 | 149 | 2 | 2 | 478 | 1006 | FC2640104 | - | 141 | 183 | 189 | 2 | 2 | 12.5 |
| 200 | 125 | 149 | 2 | 2 | 738 | 1220 | FC2640125 | 672726 | 141 | 183 | 189 | 2 | 2 | 15 | |
| 140 | 210 | 100 | 158 | 2 | 2 | 503 | 1096 | FC2842100 | - | 151 | 192 | 199 | 1.5 | 1.5 | 12.8 |
| 210 | 106 | 158 | 2 | 2 | 503 | 1096 | FC2842106 | - | 151 | 192 | 199 | 1.5 | 1.5 | 13.6 | |
| 210 | 125 | 158 | 2 | 2 | 718 | 1365 | FC2842125 | 672728 | 151 | 192 | 199 | 1.5 | 1.5 | 15.8 | |
| 210 | 155 | 158 | 2 | 2 | 756 | 1774 | FC2842155 | - | 151 | 192 | 199 | 1.5 | 1.5 | 19.6 | |
| 145 | 210 | 155 | 166 | 2 | 2 | 720 | 1560 | FC2942155 | - | 154 | 196 | 201 | 1 | 1 | 20 |
| 225 | 156 | 169 | 2 | 2 | 815 | 1660 | FC2945156 | 672729 | 156 | 205 | 214 | 2 | 2 | 24.4 | |
| 150 | 225 | 120 | 169 | 2 | 2 | 788 | 1586 | FC3045120 | - | 161 | 207 | 216 | 1.5 | 1.5 | 17.5 |
| 225 | 150 | 169 | 2 | 2 | 865 | 1770 | FC3045150 | - | 161 | 207 | 216 | 1.5 | 1.5 | 21 | |
| 230 | 156 | 174 | 2 | 2 | 840 | 1760 | FC3046156 | 672730 | 161 | 210 | 219 | 2 | 2 | 24.6 | |
| 160 | 230 | 130 | 180 | 2 | 2 | 781 | 1384 | FC3246130 | - | 171 | 214 | 219 | 1.5 | 1.5 | 22.7 |
| 230 | 168 | 179 | 3 | 2 | 818 | 2218 | FC3246168 | - | 171 | 214 | 219 | 2 | 2 | 24.2 | |
| 240 | 124 | 183 | 2.1 | 2.1 | 690 | 1543 | FC3248124 | 672732K | 172 | 219 | 228 | 2 | 2 | 20.6 | |
| 240 | 168 | 183 | 2.1 | 2.1 | 947 | 2310 | FC3248168 | 672732 | 172 | 219 | 228 | 2 | 2 | 28 | |
| 260 | 168 | 183 | 2.5 | 2.1 | 953 | 2326 | FC3252168 | - | 38.2 | ||||||
| 170 | 230 | 130 | 189 | 2 | 2 | 680 | 1720 | FC3446130 | - | 181 | 215 | 219 | 2 | 2 | 16.3 |
| 230 | 152 | 186 | 2 | 2 | 765 | 1790 | FC3446152 | - | 181 | 215 | 219 | 2 | 2 | 17.4 | |
| 230 | 180 | 186 | 2 | 2 | 707 | 2041 | FC3446180 | - | 181 | 215 | 219 | 2 | 2 | 22.7 | |
| 240 | 130 | 190 | 2 | 2 | 830 | 1830 | FC3448130 | - | 181 | 222 | 229 | 2 | 2 | 19 | |
| 250 | 170 | 192 | 2.1 | 2.1 | 1000 | 2400 | FC3450170 | 672734H | 182 | 232 | 238 | 2 | 2 | 29.9 | |
| 260 | 120 | 195 | 2.1 | 2.1 | 863 | 1730 | FC3452120 | 672734Y | 182 | 237 | 248 | 2 | 2 | 24.2 | |
| 260 | 150 | 195 | 2.1 | 2.1 | 860 | 1948 | FC3452150 | - | 182 | 237 | 248 | 2 | 2 | 30.2 | |
| 260 | 170 | 196 | 2.1 | 2.1 | 1080 | 2460 | FC3452170 | - | 182 | 237 | 248 | 2 | 2 | 34.9 | |
| 260 | 225 | 196 | 2.1 | 2.1 | 1270 | 3350 | FC3452225 | - | 182 | 237 | 248 | 2 | 2 | 43.5 | |
| 180 | 250 | 120 | 200 | 2.1 | 2.1 | 609 | 1583 | FC3650120 | - | 191 | 234 | 239 | 2 | 2 | 19 |
| 250 | 156 | 200 | 2 | 2 | 710 | 1527 | FC3650156 | 672836 | 191 | 234 | 239 | 2 | 2 | 24.7 | |
| 260 | 120 | 202 | 2.5 | 2.1 | 693 | 860 | FC3652120 | - | 192 | 242 | 248 | 2 | 2 | 20.2 | |
| 180 | 260 | 124 | 202 | 2.1 | 2.1 | 718 | 1668 | FC3652124 | 672736K | 192 | 242 | 248 | 2 | 2 | 22.6 |
| 260 | 154 | 202 | 2.5 | 2.1 | 983 | 2200 | FC3652154 | - | 192 | 242 | 248 | 2 | 2 | 28.2 | |
| 260 | 160 | 202 | 2.1 | 2.1 | 893 | 2206 | FC3652160 | - | 192 | 242 | 248 | 2 | 2 | 29.2 | |
| 260 | 168 | 202 | 2.1 | 2.1 | 1060 | 2440 | FC3652168 | 672736 | 192 | 242 | 248 | 2 | 2 | 30.7 | |
| 260 | 180 | 202 | 2.1 | 2.1 | 1150 | 2560 | FC3652180 | - | 192 | 242 | 248 | 2 | 2 | 32.9 | |
| 280 | 180 | 207 | 2.1 | 2.1 | 1220 | 2580 | FC3656180 | - | 43.4 | ||||||
| 190 | 260 | 168 | 212 | 2.1 | 2.1 | 1020 | 2600 | FC3852168 | - | 202 | 244 | 248 | 2 | 2 | 27.9 |
| 265 | 124 | 213 | 2.1 | 2.1 | 816 | 1926 | FC3853124 | 672838K | 22.1 | ||||||
| 270 | 124 | 212 | 2.1 | 2.1 | 816 | 1925 | FC3854124 | - | 201 | 252 | 259 | 2 | 2 | 24.2 | |
| 270 | 168 | 212 | 2.1 | 2.1 | 1062 | 2798 | FC3854168 | 672738K | 201 | 252 | 259 | 2 | 2 | 32 | |
| 270 | 200 | 212 | 2.1 | 2.1 | 1359 | 3350 | FC3854200 | 672738 | 201 | 252 | 259 | 2 | 2 | 38.2 | |
| 280 | 200 | 214 | 2.1 | 2.1 | 1540 | 3350 | FC3856200 | - | 41.5 | ||||||
| 200 | 270 | 120 | 222 | 2.1 | 2.1 | 615 | 1626 | FC4054120 | - | 212 | 254 | 258 | 2 | 2 | 20.8 |
| 270 | 170 | 222 | 2.1 | 2.1 | 985 | 2670 | FC4054170 | - | 212 | 254 | 258 | 2 | 2 | 29.5 | |
| 280 | 170 | 222 | 2.1 | 2.1 | 1130 | 2730 | FC4056170 | - | 212 | 262 | 268 | 2 | 2 | 33 | |
| 280 | 200 | 222 | 2.1 | 2.1 | 1360 | 3460 | FC4056200 | - | 211 | 262 | 269 | 2 | 2 | 39.9 | |
| 200 | 290 | 130 | 226 | 2.5 | 2.1 | 840 | 1975 | FC4058130 | - | 212 | 268 | 278 | 2 | 2 | 29.9 |
| 290 | 192 | 226 | 2.1 | 2.1 | 1386 | 3250 | FC4058192 | 672740 | 212 | 268 | 278 | 2 | 2 | 44.9 | |
| 210 | 290 | 192 | 236 | 2.1 | 2.1 | 1300 | 3400 | FC4258192 | - | 223 | 274 | 277 | 2 | 2 | 40.6 |
| 300 | 170 | 234 | 2.1 | 2.1 | 1031 | 2814 | FC4260170 | - | 223 | 278 | 287 | 2 | 2 | 41.4 | |
| 300 | 210 | 234 | 2.1 | 2.1 | 1300 | 3040 | FC4260210 | 672742 | 223 | 278 | 287 | 2 | 2 | 50.3 | |
| 220 | 300 | 192 | 242 | 2.1 | 2.1 | 1085 | 3310 | FC4460192 | - | 41.5 | |||||
| 310 | 157 | 246 | 2.1 | 2.1 | 1132 | 2627 | FC4462157 | - | 233 | 286 | 298 | 2 | 2 | 39.7 | |
| 310 | 190 | 246 | 2.1 | 2.1 | 1283 | 3503 | FC4462190 | - | 233 | 286 | 298 | 2 | 2 | 47.2 | |
| 310 | 192 | 246 | 2.1 | 2.1 | 1250 | 3070 | FC4462192 | 672744 | 233 | 286 | 298 | 2 | 2 | 48.6 | |
| 320 | 210 | 248 | 2.1 | 2.1 | 1321 | 3534 | FC4464210 | - | 233 | 296 | 307 | 2 | 2 | 59.8 | |
| 340 | 192 | 246 | 2.5 | 2.1 | 1599 | 3444 | FC4468192 | - | 65.6 | ||||||
| 230 | 330 | 170 | 260 | 2.1 | 2.1 | 1142 | 2974 | FC4666170 | - | 243 | 306 | 317 | 2 | 2 | 50.2 |
| 330 | 206 | 260 | 2.1 | 2.1 | 1470 | 3760 | FC4666206 | 672746 | 243 | 306 | 317 | 2 | 2 | 60.8 | |
| 365 | 250 | 266 | 3 | 3 | 2400 | 4900 | FC4673250 | - | 244 | 334 | 351 | 2.5 | 2.5 | 100 | |
| 240 | 330 | 220 | 264 | 2.1 | 2.1 | 1373 | 3789 | FC4866220 | 672748 | 253 | 308 | 317 | 2 | 2 | 58.4 |
| 340 | 192 | 268 | 2.1 | 2.1 | 1219 | 3161 | FC4868192 | - | 254 | 318 | 326 | 2.5 | 2.5 | 58 | |
| 360 | 220 | 272 | 2.1 | 2.1 | 1600 | 4065 | FC4872220 | - | 254 | 330 | 346 | 2.5 | 2.5 | 83 | |
| 250 | 340 | 170 | 274 | 3 | 3 | 1141 | 3281 | FC5068170 | - | 47.9 | |||||
| 350 | 220 | 278 | 3 | 3 | 1350 | 3804 | FC5070220 | 672750 | 264 | 326 | 336 | 2.5 | 2.5 | 70.2 | |
| 360 | 160 | 282 | 3 | 3 | 1077 | 2781 | FC5072160 | - | 57 | ||||||
| 360 | 220 | 282 | 3 | 3 | 1486 | 4210 | FC5072220 | - | 78.5 | ||||||
応用:
円筒型ローラーベアリングは,自動車から重工業機器まで,多くの産業で広く使用されています.TIMKEN の円筒型ロールベアリングは,最も厳しい要求に応えるように設計されていますTNT 結合針ロールベアリングは,高速な速度と正確な導航を必要とするアプリケーションに理想的です.4列の円筒型ロールベアリングは,最も厳しい放射性および軸性負荷に対応するように設計されていますDJTechの多列円筒型ローラーベアリングは,硬さ,精度,疲労耐久性を向上させます.SKFの単列の円筒型ローラーベアリングは,高射線負荷容量があり,高速用途に適しています. コヨのダブルラインシリンダロールベアリングは,重度の放射線負荷に耐えるように設計されています. FAGの放射線負荷シリンダロールベアリングは,最適な性能と長い使用寿命のために設計されています.NSK 高精度シリンダ式ロールベアリングは,高速および高精度アプリケーションのために設計されていますINA の低騒音型円筒型ロールベアリングは,低騒音および低振動アプリケーションのために設計されています.IKO 高速円筒型ロールベアリングは,高速アプリケーションで優れた性能を提供するように設計されていますこれらのベアリングは,GCr15SiMn,GCr15,クロムスチール,炭素スチールなどの様々な材料で,スチールケージ,ブラスケージ,ナイロンケージなどのケージで利用できます.
円筒型ロールベアリングは優れた品質で,NUシリーズ,NNUシリーズ,NNシリーズなど様々なモデルで販売されています.彼らは10の最小注文量を持って来て,個々の要求に合うようにカスタマイズすることができます価格は交渉可能で配達時間は約3~4週間です. 支払い条件はT/Tで,供給能力は7.5KKPCS/月です.円筒型ローラーベアリングはISO9001-2015/SGS/BV/CE/IAF認証と11~80mmの幅が揃っています.
